Расчет сечения проводов и кабелей



В современном мире электроприборы и различная аппаратура сейчас имеют очень большой диапазон мощностей, это касается как бытовой, так и промышленной техники. Так, к примеру, WI-FI роутер или LED телевизор не потребляют даже 500 Вт (0,5 кВт), а масляный радиатор или водонагреватель могут достигать мощности 5000 Вт (5 кВт).

     Для того чтобы вся техника без исключения работала без сбоев и не ломалась долгое время, необходимо правильно выбрать не только средство защиты от короткого замыкания и перегрузки, но и марку и сечение кабеля который будет питать прибор. Если подобрать не правильное сечение, то при нагрузке изоляция перегреется и произойдет короткое замыкание, что повлечет за собой пожар или выход прибора из строя. С выбором марки кабеля тоже не следует ошибаться, так как материал изоляции рассчитывается исходя из: среды в которой он будет проложен, температуры, возможных механических повреждений, атмосферных осадков, температурных и других факторов.

     Сечение зависит напрямую от мощности потребителя по принципу: «Чем мощнее устройство - тем больше сечение токоведущей жилы».

     Казалось бы все просто, можно прокладывать везде мощный кабель чтоб не было ни каких проблем, но это на самом деле это не так, потому что тогда падает экономическая эффективность и вырастают затраты на закупку материалов. В современном производстве для изготовления токоведущих частей используют медь - это дорогостоящий металл, поэтому запитывать маломощные приборы, проводом большого сечения крайне не выгодно.

     Точный расчет позволит не только правильно подобрать необходимую марку проводов и кабелей, но и сэкономитьсредства, что в наше время так важно, особенно если речь идет о крупных объектах, где прокладываются километры кабельных линий.

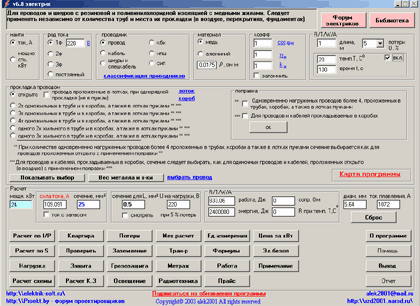

     Если Вы сомневаетесь в правильности выбранного Вами сечения, или не можете его выбрать совсем, то советуем обратиться за помощью к специально разработанной программе, которая поможет Вам без трудаподобратьто, что нужно.

     Все расчеты являются приблизительными и в каждом отдельном случае нужно учитывать различные нюансы, программа предназначена для примерного расчета. Рекомендуется проконсультироваться у специалистов.



Консультацию специалистов можно получить по тел.: +7 (4725) 41-55-18; 8-919-433-93-32; 8-904-530-40-28























































































Таблица расчета сечения кабеля

Медные жилы



Сечение токопро водящей жилы, кв.мм

Медные жилы, проводов и кабелей

Напряжение, 220 В

Напряжение, 380 В

ток, А

мощность, кВт

ток, А

мощность, кВт

1,5

19

4,1

16

10,5

2,5

27

5,9

25

16,5

4

38

8,3

30

19,8

6

46

10,1

40

26,4

10

70

15,4

50

33,0

16

85

18,7

75

49,5

25

115

25,3

90

59,4

35

135

29,7

115

75,9

50

175

38,5

145

95,7

70

215

47,3

180

118,8

95

260

57,2

220

145,2

120

300

66,0

260

171,6



Алюминиевые жилы



Сечение токопро водящей жилы, кв.мм

Алюминивые жилы, проводов и кабелей



Напряжение, 220 В

Напряжение, 380 В



ток, А

мощность, кВт

ток, А

мощность, кВт



2,5

20

4,4

19

12,5



4

28

6,1

23

15,1



6

36

7,9

30

19,8



10

50

11,0

39

25,7



16

60

13,2

55

36,3



25

85

18,7

70

46,2



35

100

22,0

85

56,1



50

135

29,7

110

72,6



70

165

36,3

140

92,4



95

200

44,0

170

112,2



120

230

50,6

200

132,0
